光学测量技术知多少 | 摄影测量技术

   摄影测量技术，泛指利用光学相机为采集图像的工具，通过采集得到的图像进行测量得到被测物体大小，形状，位置信息的技术，广义的摄影测量技术涵盖了许多领域，但在工业领域中，则特指近景摄影测量技术。近景摄影测量指的是测量范围在100米以内，通过将测量摄像机布置在被测物附近来实现测量的技术。

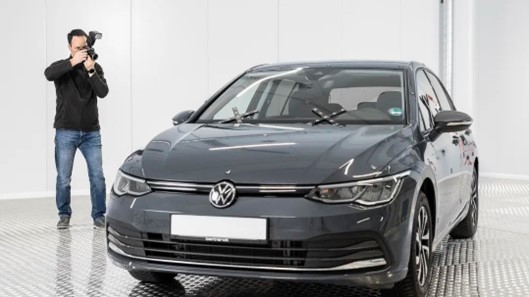

▲ 使用ZEISS TRITOP系统进行摄影测量

   摄影测量的历史源远流长，几乎与摄影技术的历史同样悠久。早在19世纪，当摄影技术初露锋芒时，，建筑工程师就将摄像机和经纬仪结合用于建筑测绘。1901年，蔡司公司的科学家Carl P. Pulfrich 发明了立体比较器，这一设备能够在两张照片中标记相同标记点，并记录图像坐标用于后续的数值计算。随着时间的推移，在此后的发展中更多不同的摄影测量的方法和设备被开发了出来，也广泛的应用于多种不同的应用场景。

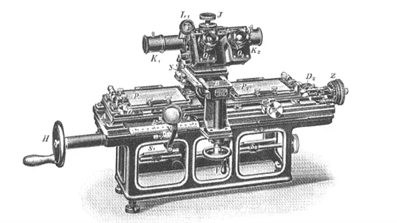

▲ 蔡司公司Pulfrich发明的立体比较器

   伴随着计算机科学的不断发展，摄影测量技术也迎来了新的革新，并逐渐渗透到工业级精密测量领域，成为了一种重要的非接触式测量方式。与此同时，摄影测量技术的发展也伴随着机器视觉技术和数字图像处理技术的发展而逐渐成熟和完善。近景摄影测量可以根据使用图像的数量，可进一步细分为单图摄影测量技术、立体摄影测量技术和多图摄影测量技术等。根据图像测量方法的不同，可分为三角测量法、干涉测量法和飞行时间测量法等。而其应用领域也日益广泛，逐渐遍及工业领域的各个方面。从庞大至飞机等航天器的测量，到细微至芯片等微观结构的测量，近景摄影测量技术都能发挥其测量优势。

▲ 三角测量原理示意图

     2019年，蔡司公司通过收购德国GOM高慕光学测量公司，进一步增强了自身在非接触测量领域的优势地位。如今，蔡司公司的非接触式测量产品丰富，可以满足客户多样化的测量需求。蔡司光学系统的光学非接触式测量产品利用各种近景摄影测量相关技术，从手持式激光扫描到蓝色结构光条纹投影产品ATOS家族产品，满足多种不同的用户需求。并结合自身先进的自动化测量技术实现精准，高效，快速的非接触式测量，提供给客户更多样的产品质量控制方案。
